Food Dumbwaiter-liften: alles wat u moet weten voordat u er een koopt of installeert

Als uw restaurant, hotel of commerciële keuken met meerdere verdiepingen tijd en arbeid verliest aan personeel dat eten en serviesgoed de trap op en af moet dragen, is een voedsellift een van de meest kosteneffectieve operationele upgrades die u kunt maken. Deze compacte goederenliften zijn speciaal gebouwd voor foodservice-omgevingen: het verplaatsen van maaltijden, dienbladen, borden en benodigdheden tussen verdiepingen snel, stil en zonder dat een volledige passagiersliftinstallatie nodig is. Deze handleiding behandelt alles wat belangrijk is voordat u er een koopt of installeert: hoe ze werken, welke typen er bestaan, op welke specificaties u zich moet concentreren en wat de installatie eigenlijk inhoudt.

Wat een Food Dumbwaiter-lift eigenlijk doet

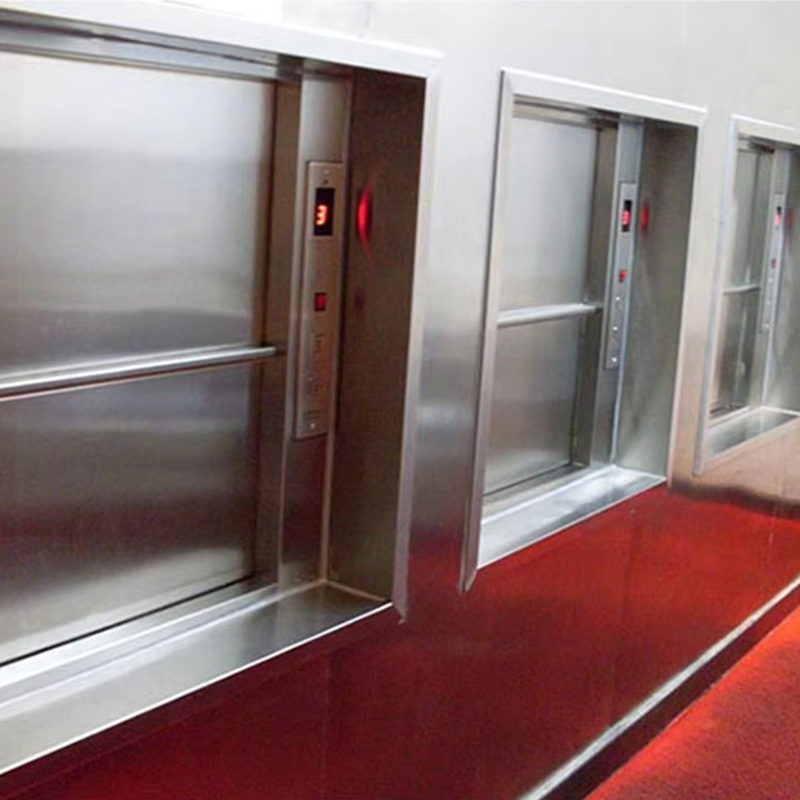

A voedsel dumbwaiter-lift is een kleine, gemotoriseerde goederenlift die speciaal is ontworpen om voedsel, dranken, serviesgoed en keukenbenodigdheden tussen verdiepingen in commerciële gebouwen te vervoeren. In tegenstelling tot een personenlift op ware grootte heeft een dumbwaiter een compacte liftkooi – doorgaans met een laadvermogen van tussen de 50 en 300 kilogram – en draait hij op een speciaal schacht- of railsysteem met bordesdeuren op elke verdieping.

De operationele logica is eenvoudig: keukenpersoneel laadt dienbladen of containers op de dumbwaiter-wagen op de ene verdieping, stuurt deze met een druk op de knop naar de bestemmingsverdieping en het servicepersoneel lost aan de andere kant. De cyclus duurt seconden in plaats van de minuten die nodig zijn bij traptransport. In een drukke serviceomgeving – een hotel met een restaurant op het dak, een eetzaal met meerdere verdiepingen, een ziekenhuiskeuken die afdelingen op verschillende niveaus bedient – ​​is de cumulatieve tijdsbesparing over een volledige serviceperiode aanzienlijk.

Naast snelheid verminderen voedselliften de fysieke belasting van het keuken- en servicepersoneel, verlagen ze het risico op ongelukken op trappen tijdens piekuren en zorgen ze ervoor dat voedsel in betere staat bij het servicepunt arriveert - minder verstoord, minder gekoeld en op de juiste manier geplateerd in plaats van verstoord tijdens het transport.

Soorten voedsel Dumbwaiter-liften

Niet alle horecaliften zijn op dezelfde manier gebouwd. Het aandrijfsysteem, de asconfiguratie en de kooigrootte variëren aanzienlijk, afhankelijk van de installatieomgeving en operationele vereisten.

Elektrische tractie-dumbwaiters

Het meest voorkomende type in de commerciële foodservice. Een elektromotor drijft een tractiesysteem aan – kabel-en-contragewicht of directe trommelwikkeling – dat de auto op en neer over de schacht beweegt. Elektrische dumbwaiterliften voor restaurants zijn soepel, stil en energiezuinig en kunnen worden geconfigureerd voor twee, drie, vier of meer verdiepingen. De meeste moderne eenheden maken gebruik van frequentieregelaars (VFD's) voor gecontroleerde acceleratie en vertraging, waardoor de schokbelasting op de constructie wordt verminderd en de werking merkbaar stiller wordt dan oudere systemen met contactorschakelaar.

Hydraulische dumbwaiters

Hydraulische aandrijfsystemen maken gebruik van een pomp- en cilinderopstelling om de auto omhoog en omlaag te brengen. Ze zijn robuust en zeer geschikt voor zwaardere belastingen, maar komen minder vaak voor in foodservice-toepassingen omdat ze een machinekamer nodig hebben voor de hydraulische krachtbron, meer warmte genereren en over het algemeen langzamer zijn dan tractiesystemen voor hetzelfde draagvermogen. Ze worden vaker aangetroffen in industriële of laboratoriumtoepassingen dan in restaurantkeukens.

Pneumatische (vacuüm) dumbwaiters

Een kleiner nicheproduct dat luchtdrukverschillen gebruikt om een cilindrische auto door een buis te bewegen. Pneumatische dumbwaiters zijn compact en vereisen geen machinekamer of schachtconstructie, maar hun draagvermogen en afmetingen zijn beperkt: doorgaans minder dan 50 kg en beperkt tot kleine voorwerpen. Ze worden af ​​en toe gebruikt in de horeca voor het transport van documenten of kleine pakketten, maar zijn niet praktisch voor volledige trays of voedselservices met meerdere gerechten.

Alleen goederen versus voedselspecifieke modellen

Sommige dumbwaiters zijn geclassificeerd als algemene goederenliften en kunnen een breed scala aan vracht verwerken, terwijl andere specifiek zijn ontworpen voor voedselomgevingen - met roestvrijstalen auto-interieurs, niet-poreuze oppervlakken die voldoen aan de voedselhygiënenormen en bordesdeuren met positieve afdichting om kruisbesmetting tussen keuken- en serviceruimtes te voorkomen. Voor elke commerciële keukentoepassing die onderworpen is aan voedselveiligheidsinspecties, is het specificeren van een voedselgeschikte dumbwaiter in plaats van een generieke goederenlift belangrijk voor naleving.

Belangrijkste specificaties om te evalueren

Bij het vergelijken van voedselliften zijn dit de specificaties die het meest direct van invloed zijn op de betrouwbaarheid van het apparaat in uw specifieke omgeving.

Laadvermogen is de eerste specificatie die moet worden opgelost. Een realistische inschatting van de piekbehoefte aan diensten – hoeveel bakken er per uur moeten worden verplaatst en hoeveel ritten de lift realistisch gezien per dienst zal maken – bepaalt of u een eenheid van 100 kg of een eenheid van 250 kg nodig heeft. Het te klein maken van de lift creëert een knelpunt dat het efficiëntievoordeel van het überhaupt hebben ervan tenietdoet.

Het juiste autoformaat kiezen voor uw bedrijf

De afmetingen van de auto hangen nauw samen met hoe u de lift wilt laden. De twee meest voorkomende configuraties bij liften voor restaurantliften zijn laden op planken en laden op trolleys.

Wagens met planken hebben vaste of verstelbare horizontale planken in de wagen, meestal op een afstand van 250-350 mm van elkaar, voor standaard GN (Gastronorm) dienbladen of hotelpannen. Een wagen met een formaat voor drie GN 1/1 bakken naast elkaar kan binnenafmetingen hebben van ongeveer 700 mm breed x 600 mm diep x 900 mm hoog – genoeg voor een volledige tafel aan hoofdgerechten in één rit. Deze configuratie komt het meest voor in hotelkamerservice, voedselbezorging in ziekenhuizen en keukens voor het bereiden van banketten.

Op trolleys gebaseerde configuraties maken gebruik van een grotere wagen – doorgaans 800 mm breed x 800 mm diep of meer – waarmee een volledige cateringtrolley rechtstreeks in en uit de dumbwaiter-wagen kan rollen. Dit elimineert de handmatige overdracht van dienbladen tussen trolley en lift, waardoor extra tijd wordt bespaard aan beide uiteinden van de reis. Het vereist een groter schachtoppervlak en een hogere kooihoogte, maar voor operaties met grote volumes is de doorvoerverbetering aanzienlijk.

Een specificatie die vaak over het hoofd wordt gezien, is de deuropeningshoogte. Een auto met voldoende interne hoogte is nutteloos als de opening van de landingsdeur te laag is om hoge voorwerpen te laden. Controleer altijd de afmetingen van de vrije deuropening, en niet alleen de binnenafmetingen van de auto, wanneer u een horecalift evalueert.

Installatievereisten en wat u moet plannen

Het installeren van een voedsellift in een bestaand gebouw is een ingewikkelder proces dan veel kopers verwachten. Als u de vereisten vooraf begrijpt, voorkomt u budgetverrassingen en verstoringen van de planning.

Schachtconstructie

Een dumbwaiter heeft een speciale schacht nodig die verticaal tussen de verdiepingen loopt. Bij nieuwbouw is dit eenvoudig te plannen, maar bij retrofit-installaties is het doorgaans nodig om vloerplaten door te snijden en een behuizing van metselwerk of een stalen frame te bouwen. De schacht moet structureel gezond, loodrecht en correct gedimensioneerd zijn. De fabrikant zal minimale schachtafmetingen opgeven op basis van de cabinegrootte en de geleidingsrailconfiguratie. De schachtconstructie is doorgaans de grootste kostencomponent van een retrofit-installatie en moet afzonderlijk van de kosten voor de dumbwaiter-apparatuur zelf worden geschat.

Vereisten voor machinekamers

Traditionele tractie- en hydraulische dumbwaiters vereisen een machinekamer: een speciale ruimte voor de motor, controller en aandrijfapparatuur. In foodservicegebouwen waar de ruimte beperkt is, is dit vaak een aanzienlijke planningsuitdaging. Veel moderne elektrische dumbwaiter-liftsystemen zijn nu verkrijgbaar in machinekamerloze (MRL) configuraties, waarbij de aandrijfeenheid in de schacht of op het bovenbordes is gemonteerd, waardoor er geen aparte technische ruimte nodig is. Precies om deze reden zijn MRL-systemen de voorkeursspecificatie geworden voor restaurant- en horeca-installaties.

Elektrische voeding

Voor de dumbwaiter is een speciaal elektrisch circuit vereist. Kleinere units (minder dan 100 kg, enkelfasig) kunnen doorgaans werken op een 16A-circuit van een standaard commercieel paneel. Grotere driefasige systemen vereisen een speciale voeding vanaf het hoofdverdeelbord, waarbij de kabellengte geschikt is voor de volledige belastingsstroom van de motor plus een veiligheidsmarge. Dit werk moet worden uitgevoerd door een gekwalificeerde elektricien en vereist in de meeste rechtsgebieden inspectie en certificering.

Bouwvoorschriften en certificering

In de meeste landen worden dumbwaiter-liften geclassificeerd als hefapparatuur en zijn ze onderworpen aan specifieke wettelijke vereisten met betrekking tot ontwerp, installatie en periodieke inspectie. In Groot-Brittannië valt dit onder de Lifting Operations and Lifting Equipment Regulations (LOLER) en de Supply of Machinery (Safety) Regulations. In de EU is de Machinerichtlijn van toepassing. In de VS heeft ASME A17.1 betrekking op kleine goederenliften en dumbwaiters. De installateur moet alle relevante certificeringsdocumentatie kunnen overleggen en de voltooide installatie moet door een bevoegd persoon worden geïnspecteerd voordat deze in gebruik wordt genomen.

Overwegingen op het gebied van voedselhygiëne en naleving

Een voedsellift in een commerciële keuken is een omgeving waar voedsel in contact komt en moet als zodanig worden behandeld. Verschillende ontwerp- en specificatiekeuzes hebben rechtstreeks invloed op de vraag of de installatie een voedselveiligheidsinspectie zal doorstaan.

• Binnenoppervlakken: Het interieur van de auto moet minimaal worden bekleed met roestvrij staal 304. Vermijd geverfde stalen interieurs in voedseltoepassingen; de verf wordt na verloop van tijd afgebroken en creëert oppervlakken die bacteriën herbergen en moeilijk effectief schoon te maken zijn. Verbindingen en hoeken moeten afgerond zijn in plaats van vierkant om ophoping van voedselresten te voorkomen.
• Deurafdichting: Bordesdeuren moeten goed sluiten en goed aansluiten op de schachtopening om kruisbesmetting tussen keuken- en serviceruimtes te voorkomen, en om te voorkomen dat insecten of ongedierte de schacht als route tussen verdiepingen gebruiken. Dit is een faalpunt bij slecht gespecificeerde installaties en een veel voorkomende bevinding bij inspecties op het gebied van voedselveiligheid.
• Afwatering: Als de dumbwaiter regelmatig vloeistoffen vervoert (soepen, dranken, sauscontainers), voorkomt het specificeren van een afvoeropening in de autovloer de ophoping van vloeistoffen en het daarmee samenhangende hygiënerisico. Niet alle standaardmodellen hebben dit standaard; Mogelijk moet dit als optie worden opgegeven.
• Reinigbaarheid: Het auto-interieur moet zonder gereedschap toegankelijk zijn voor reiniging. Verwijderbare plankbeugels, gladde wandoppervlakken zonder uitstekende bevestigingen en een deuropening die breed genoeg is om een ​​goede handmatige reiniging mogelijk te maken, zijn praktische vereisten die gemakkelijk over het hoofd worden gezien bij het beoordelen van een unit op basis van alleen de specificatiebladen.

Waar Food Dumbwaiter-liften het meest worden gebruikt

De onderstaande toepassingen vertegenwoordigen de gebruiksscenario's met het grootste volume voor dumbwaiters in de commerciële keuken, en elk heeft specifieke vereisten die het vermelden waard zijn.

Onderhoudsvereisten en verwachte levensduur

Een correct gespecificeerde en geïnstalleerde elektrische dumbwaiterlift voor gebruik in restaurants is een onderhoudsarm apparaat, maar niet onderhoudsvrij. Als u begrijpt wat een goed serviceprogramma inhoudt, kunt u realistische verwachtingen scheppen en ongeplande stilstand tijdens serviceperioden voorkomen.

• Jaarlijkse inspectie: In de meeste rechtsgebieden is voor hijsapparatuur minimaal elke twaalf maanden een formele inspectie door een bevoegd persoon vereist. De inspectie heeft betrekking op de structurele integriteit, de werking van het veiligheidsapparaat, de remprestaties en de elektrische toestand. De documentatie van deze inspectie is vereist voor naleving van LOLER en gelijkwaardige regelgeving.
• Halfjaarlijkse service: Praktische onderhoudsintervallen voor commerciële dumbwaiters in de voedselservice omvatten doorgaans een zesmaandelijks servicebezoek, waarbij de smering van geleiderails en touwen of kettingen, inspectie van deurvergrendelingen en veiligheidscircuits, en het schoonmaken van de machinekamer of aandrijfeenheid worden behandeld. Installaties met een hoge cyclus – installaties die meer dan 100 ritten per dag uitvoeren – hebben mogelijk elk kwartaal onderhoud nodig.
• Slijtagecomponenten: Geleideschoenen, touw- of kettingconstructies, deuraandrijvingen en vloerschakelaars zijn de onderdelen die het meest aan slijtage onderhevig zijn. Een goed onderhouden tractie-dump kan 15 tot 20 jaar meegaan voordat grote vervanging van aandrijfcomponenten nodig is; Slijtonderdelen moeten in een kortere cyclus worden vervangen, afhankelijk van de gebruiksintensiteit.
• Dagelijkse operatorcontroles: Dagelijkse basiscontroles door keukenpersoneel – waarbij wordt bevestigd dat de deurvergrendelingen functioneren, dat er geen ongewoon geluid tijdens het gebruik is en dat het landingsniveau van de auto correct is – worden eventuele gebreken opgespoord voordat deze defecten worden. Een korte schriftelijke checklist die bij het laadpunt wordt opgehangen, duurt minder dan twee minuten en verlaagt de kosten voor noodoproepen aanzienlijk.

Veel voorkomende fouten bij het kopen van een voedsellift

De meeste problemen met dumbwaiter-installaties in foodservice-omgevingen komen neer op een klein aantal terugkerende specificatie- en inkoopfouten.

• Ondermaatse laadcapaciteit om de kosten te verlagen. Een tillift van 100 kg, gespecificeerd waar 200 kg nodig is, zal óf overbelast worden – een veiligheids- en nalevingsprobleem – óf zal een verdubbeling van het aantal ritten vereisen om hetzelfde volume voedsel te verplaatsen, waardoor het efficiëntievoordeel volledig teniet wordt gedaan.
• De afmetingen van de auto worden niet vergeleken met de werkelijke bakafmetingen. De standaardafmetingen van GN-bakken en hotelpannen moeten worden gecontroleerd aan de hand van de vrije binnenafmetingen van de wagen (breedte, diepte en deuropeningshoogte) voordat u bestelt. Een auto die niet geschikt is voor uw daadwerkelijke servicewaar is nutteloos, ongeacht het laadvermogen.
• Het negeren van de schachtconstructiekosten in de begroting. De prijs van de dumbwaiter-apparatuur is slechts een deel van de totale projectkosten. Schachtconstructie, elektrische voeding, kosten voor bouwregelgeving en inbedrijfstelling kunnen bij een retrofit-installatie gemakkelijk de apparatuurkosten evenaren of zelfs overtreffen. Ontvang een volledig gespecificeerde projectkosten voordat u zich vastlegt.
• Specificeer een non-food-grade eenheid om geld te besparen. Generieke goederenliften met een geverfd stalen interieur en niet-afdichtende deuren zijn niet geschikt voor foodservice-omgevingen en zullen bij de eerste voedselveiligheidsinspectie problemen met de naleving veroorzaken. Het kostenverschil tussen een food-grade en een standaard dumbwaiter is doorgaans bescheiden in verhouding tot de totale projectkosten.
• Geen planning voor onderhoudstoegang. De aandrijfeenheid, de controller en het touw- of kettingsamenstel vereisen allemaal periodieke toegang voor onderhoud. MRL-installaties die de aandrijving in de schacht lokaliseren, hebben een toegangspaneel nodig dat zo groot en gepositioneerd is dat dit werk veilig kan worden uitgevoerd. Dit moet in de ontwerpfase worden bevestigd en mag niet worden ontdekt tijdens het eerste servicebezoek.
