Liftgeleiderail: typen, normen, installatie en hoe u de juiste kiest

Wat is een liftgeleiderail en wat doet deze?

Een liftgeleidingsrail is een nauwkeurig machinaal vervaardigd stalen constructieonderdeel dat verticaal in een liftschacht wordt geïnstalleerd om de beweging van de liftkooi en het contragewicht langs een gedefinieerd, gecontroleerd pad te geleiden en te beperken. Geleiderails behoren tot de meest fundamentele componenten van elk liftsysteem; ze vervullen verschillende kritische functies tegelijkertijd gedurende de hele levensduur van de lift. Ze zorgen ervoor dat de kooi en het contragewicht in een perfect rechte verticale lijn bewegen, ongeacht de verdeling van de belasting binnen de kooi, ze zijn bestand tegen de zijdelingse krachten die worden gegenereerd tijdens het accelereren, vertragen en excentriciteit van het laden van passagiers, en het allerbelangrijkste: ze vormen het grijpoppervlak waartegen de veiligheidsuitrusting van de lift (progressieve veiligheidsinrichting of onmiddellijke veiligheidsuitrusting) klemt in het geval van een te hoge snelheid of vrije val om de kooi gecontroleerd tot stilstand te brengen.

Zonder correct gespecificeerde, geïnstalleerde en onderhouden geleiderails zou een liftkooi onder normale bedrijfsomstandigheden gaan slingeren, trillen en mogelijk ontsporen. Het geleiderailsysteem is daarom niet alleen maar een structureel gemak; het is een veiligheidskritisch onderdeel waarvan de maatnauwkeurigheid, oppervlakteafwerking, materiaaleigenschappen en uitlijning van de installatie rechtstreeks bepalend zijn voor zowel de rijkwaliteit die passagiers ervaren als de betrouwbaarheid van het veiligheidssysteem in geval van nood. Elke belangrijke veiligheidsnorm voor liften ter wereld – EN 81-20 in Europa, ASME A17.1 in Noord-Amerika, GB 7588 in China en hun equivalenten – bevat gedetailleerde verplichte vereisten voor de selectie, installatie en inspectie van geleiderails.

Geleiderails voor liften worden ook wel liftgeleiderails, autogeleiderails, contragewichtgeleiderails of T-type geleiderails genoemd, afhankelijk van de context. Het T-profiel - een plat lijf met een loodrecht blad (het geleidingsoppervlak) - is veruit de dominante doorsnede in moderne liftinstallaties wereldwijd, hoewel er voor specifieke toepassingen holle en andere profieltypen bestaan. Geleiderails worden vervaardigd in standaardlengtes - doorgaans 3 meter of 5 meter - en worden van begin tot eind verbonden met lasplaten (verbindingsbeugels) om de volledige hoogte van de liftschacht te overspannen.

Soorten liftgeleiderails

Liftgeleiderails worden geclassificeerd op basis van hun dwarsdoorsnedeprofiel, productiemethode en oppervlakteconditie. Elk type is geschikt voor specifieke liftcategorieën, snelheidsbereiken en belastingsvereisten.

T-type massieve geleiderails

Massieve geleiderails van het T-type zijn de universele standaard voor personen- en goederenliften die in het volledige scala van commerciële en residentiële toepassingen worden gebruikt. De dwarsdoorsnede lijkt op een omgekeerde T: een brede, platte basisflens (het lijf) die is vastgeschroefd aan geleidingsrailbeugels die aan de schachtwand zijn bevestigd, en een loodrecht blad dat in de schacht uitsteekt en het driezijdige geleidingsoppervlak vormt waartegen de geleideschoenen of rolgeleiders van de liftkooi rusten. De drie werkoppervlakken van het blad – het voorvlak en de twee zijvlakken aan de basis van het blad – zijn nauwkeurig bewerkt met nauwe maattoleranties en een gladde oppervlakteafwerking die wrijving en slijtage bij het contact van de geleideschoen minimaliseert en, van cruciaal belang, een consistent grijpoppervlak voor de veiligheidsuitrusting biedt. Massieve T-type geleiderails worden vervaardigd als warmgewalste of koudgetrokken stalen profielen en zijn verkrijgbaar in een uitgebreide reeks standaardafmetingen, van kleine residentiële liftrails (bijv. T45- of T50-secties) tot grote vracht- en hogesnelheidsliftrails (T140, T160, T180 en hoger).

Holle geleiderails

Bij holle geleiderails wordt gebruik gemaakt van een buis- of kokerprofiel in plaats van een massief T-profiel. De holle constructie vermindert het gewicht per meter vergeleken met een massieve rail met gelijkwaardige buitenafmetingen, wat voordelig is in toepassingen waarbij de belasting van de schachtwand geminimaliseerd moet worden of waar installatie in lichtgewicht bouwconstructies vereist is. Holle geleiderails worden vaak gebruikt voor contragewichten van hydraulische liften, woonliften met lage snelheid en platformliften, waarbij de lasten lichter zijn en de vereisten voor veiligheidsuitrusting minder veeleisend zijn dan voor passagiersliften met tractie. Hun geleidingsprecisie is over het algemeen lager dan die van machinaal bewerkte massieve T-rails, en ze zijn doorgaans niet geschikt voor liftsystemen die progressieve inschakeling van veiligheidstandwielen vereisen, omdat het holle gedeelte niet de klemkrachten kan ontwikkelen die een massief blad absorbeert zonder permanente vervorming.

Contragewichtgeleiderails

Contragewichtgeleiderails geleiden het contragewicht van de lift – een verzwaard frame dat in de tegenovergestelde richting van de liftkooi beweegt om het systeem in evenwicht te brengen en de motorbelasting te verminderen – langs een afzonderlijke set rails in de schacht. Bij de meeste installaties zijn de geleiderails voor contragewichten kleiner in doorsnede dan de geleiderails voor auto's, omdat het contragewicht kleinere excentrische belastingen genereert en - in de meeste rechtsgebieden - geen veiligheidsuitrusting vereist is (hoewel sommige normen, waaronder EN 81-20 voor bepaalde configuraties, veiligheidsvoorzieningen voor contragewicht verplicht stellen). Contragewichtgeleiderails worden doorgaans één of twee maatklassen onder de kooigeleiderails gespecificeerd voor dezelfde installatie, hoewel in hoogbouw- of hogesnelheidsliften waar contragewichtveiligheidsuitrusting is gemonteerd, de maatvoering van de contragewichtrails dezelfde methodologie volgt als de maatvoering van de autorails.

Bewerkte versus getrokken geleiderails

Het productieproces dat wordt toegepast op de werkoppervlakken van de geleiderail heeft een directe invloed op de maatnauwkeurigheid, oppervlakteafwerking en geschiktheid voor hogesnelheidstoepassingen. Warmgewalste T-rails hebben een walsoppervlakafwerking die geschikt is voor installaties met lage snelheid waarbij gebruik wordt gemaakt van glijschoenen met smering. Koudgetrokken geleiderails worden geproduceerd door het warmgewalste gedeelte bij kamertemperatuur door een matrijs te trekken, wat de maatnauwkeurigheid, rechtheid en oppervlakteafwerking aanzienlijk verbetert in vergelijking met warmgewalst. Bewerkte geleiderails ondergaan nauwkeurig slijpen of frezen van de drie werkoppervlakken van het blad na warmwalsen of koudtrekken, waardoor de nauwe maattoleranties (typisch ±0,05 mm op bladbreedte en vlakheid van het blad) en een gladde oppervlakteafwerking (Ra ≤ 1,6 µm) worden bereikt die vereist zijn voor hogesnelheidsliften die gebruik maken van rolgeleidingssamenstellen, waarbij zelfs kleine onregelmatigheden in het oppervlak zich direct vertalen in trillingen in de cabine die waarneembaar zijn voor passagiers.

Standaard T-Rail maataanduidingen en belangrijkste afmetingen

T-type liftgeleiderails worden aangeduid met een maatnummer dat de bladbreedte in millimeters weergeeft - de primaire afmeting die het geleidingsoppervlak bepaalt en de beschikbare sectiemodulus om buigbelastingen te weerstaan. De volledige aanduiding omvat ook het eenheidsgewicht van de rail (kg/m) en de specifieke norm waaraan deze voldoet. Het begrijpen van deze aanduidingen is essentieel voor het specificeren van compatibele geleideschoenen, veiligheidsuitrusting en lasplaten.

De bovenstaande maataanduidingen volgen de overheersende internationale praktijk, hoewel er kleine verschillen bestaan tussen de EN 81 (Europese), GB/T (Chinese) en ASME A17.1 (Noord-Amerikaanse) standaardseries. Wanneer u geleiderails voor een project specificeert of bestelt, controleer dan altijd of de railafmetingen overeenkomen met de specifieke standaardeditie die van toepassing is op uw rechtsgebied en liftontwerpcode, en vraag dimensionale certificering aan bij de fabrikant ter bevestiging van naleving.

Materiaalspecificaties en mechanische eigenschappen

Geleidingsrails voor liften moeten voldoen aan gedefinieerde materiaalspecificaties om voldoende sterkte te garanderen onder normale geleidingsbelastingen en, van cruciaal belang, onder de hoge impactbelastingen die worden opgelegd tijdens het inschakelen van de veiligheidsuitrusting. De materiaaleigenschappen die het belangrijkst zijn voor de prestaties van de geleiderail zijn vloeisterkte, treksterkte, slagvastheid en interne stevigheid (vrijheid van insluitsels en lamineringen die brosse breuken kunnen veroorzaken onder belasting van veiligheidsuitrusting).

Geleiderails worden vervaardigd uit structureel koolstofstaal met een vloeigrens die doorgaans tussen 235 en 355 MPa ligt, wat overeenkomt met kwaliteiten als S235JR, S275JR of S355JR volgens EN 10025, of ASTM A36/A572 volgens Noord-Amerikaanse normen. Voor hogesnelheidsliften en toepassingen met progressieve veiligheidsvoorzieningen zijn hogere vloeigrenswaarden – S355 of gelijkwaardig – gespecificeerd om de geconcentreerde buigspanning in de aangrijpingszone van de veiligheidsvoorzieningen te weerstaan ​​zonder permanente vervorming die zou kunnen voorkomen dat de kooi na een noodstop wordt losgemaakt. De Chinese nationale norm GB/T 22562 specificeert speciale staalsoorten voor geleiderails (bijv. QU-type) met strengere eisen voor oppervlakteafwerking, rechtheid en mechanische eigenschappen dan algemene normen voor constructiestaal, wat de kritische veiligheidsfunctie van geleiderails in liftsystemen weerspiegelt.

De slagvastheid – het vermogen van het materiaal om energie te absorberen tijdens plotselinge belasting zonder brosse breuk – wordt getest door Charpy V-notch impacttests bij gedefinieerde temperaturen. Slagvastheid bij koude temperaturen is vooral belangrijk bij geleidingsrails voor liftinstallaties in onverwarmde schachten in koude klimaten, waar de staaltemperatuur aanzienlijk onder 0°C kan dalen en het risico op brosse breuk onder de onmiddellijke belasting van de inschakeling van de veiligheidsuitrusting groter is. Geleidingsrailspecificaties voor deze omgevingen moeten expliciet Charpy-impactcertificering vereisen bij de laagst verwachte bedrijfstemperatuur.

Hoe u liftgeleiderails op maat kunt maken en selecteren

De maatvoering van de geleiderail is een constructieve berekening waarbij rekening moet worden gehouden met de krachten die onder alle bedrijfsomstandigheden op de rails worden uitgeoefend, inclusief normaal bedrijf, activering van veiligheidsvoorzieningen en bufferinschakeling. De volgende parameters sturen de dimensioneringsberekening aan.

Krachten die op geleiderails inwerken

Bij normaal gebruik ondervinden geleiderails zijdelingse krachten van geleideschoenen of rolgeleiders terwijl de kooi versnelt, vertraagt en reageert op de excentrische belastingverdeling in de wagen. Deze krachten zijn relatief klein in vergelijking met de krachten die worden uitgeoefend tijdens het inschakelen van de veiligheidsuitrusting, wat het bepalende belastinggeval is voor de afmetingen van de geleiderails. Wanneer de veiligheidsuitrusting wordt geactiveerd, grijpt deze het geleidingsrailblad vast met een klemkracht die voldoende is om de auto te vertragen vanaf de snelheid van de gouverneur om te rusten binnen de afstandslimieten gespecificeerd door de veiligheidsnorm. Het resulterende buigmoment in de geleidingsrail op het contactpunt van het veiligheidstandwiel – gecombineerd met de knikbelasting van de verticale component van de kracht van het veiligheidstandwiel – moet door het railgedeelte worden weerstaan ​​zonder de toelaatbare spanningslimieten zoals gedefinieerd in EN 81-20 bijlage G of gelijkwaardige standaardbijlagen te overschrijden. Deze berekening vereist kennis van de massa van de wagen, de nominale belasting, het type veiligheidsuitrusting (onmiddellijk of progressief), de trekkersnelheid van de regelaar, de afstand van de geleidebeugels en de veiligheidsfactor die door de norm wordt toegepast.

Afstand tussen geleidebeugels

Geleiderails worden over hun lengte niet continu ondersteund; ze worden op discrete beugelposities aan de schachtwand bevestigd, doorgaans op een onderlinge afstand van 2,5 tot 5 meter, afhankelijk van de schachtconstructie en de railgrootte. De beugelafstand heeft rechtstreeks invloed op het buigmoment dat de rail moet weerstaan ​​bij zijdelingse belasting: een verdubbeling van de beugelafstand verviervoudigt ongeveer het buigmoment bij dezelfde laterale kracht. Een kleinere beugelafstand maakt het mogelijk een kleinere railsectie te gebruiken voor hetzelfde belastinggeval, terwijl een grotere afstand een zwaardere, stijvere rail vereist. In betonnen schachten met regelmatige bevestigingsmogelijkheden voor beugels is een tussenruimte van 2,5 tot 3 meter gebruikelijk; in schachten met een stalen frame of waar de posities van de beugels worden beperkt door de bouwconstructie, kan een afstand tot 5 meter nodig zijn met overeenkomstige toename van de railafmetingen. De in het ontwerp gebruikte beugelafstand moet worden bevestigd tijdens het schachtonderzoek en kan niet worden gewijzigd nadat de railafmetingen zijn afgerond zonder de geschiktheid van de railsecties opnieuw te berekenen.

Type snelheids- en veiligheidsuitrusting

Het type veiligheidsinrichting dat op de lift is gemonteerd – onmiddellijk (snap-action) of progressief (geleidelijk remmen) – heeft een grote invloed op de belasting van de geleiderails. Onmiddellijke veiligheidsinrichtingen, die worden gebruikt op liften met nominale snelheden tot ongeveer 0,63 m/s, passen vrijwel onmiddellijk de volledige remkracht toe wanneer ze worden geactiveerd, waardoor zeer hoge impactbelastingen op de geleiderail op het aangrijpingspunt worden gegenereerd. Progressieve veiligheidsversnellingen, die bij hogere snelheden worden gebruikt, passen de remkracht geleidelijk toe via een veer- en wigmechanisme, waardoor de piekvertraging en dus de piekrailspanning worden beperkt. Voor dezelfde massa en snelheid van de auto oefent een progressieve veiligheidsoverbrenging lagere piekkrachten uit op de geleiderail dan een onmiddellijke overbrenging, wat wordt weerspiegeld in de berekening van de afmeting van de geleiderail. Progressieve overbrengingsinstallaties kunnen vaak een kleiner railgedeelte gebruiken dan een gelijkwaardige onmiddellijke overbrengingsinstallatie met dezelfde snelheid.

Stap-voor-stap maatvoering

• Bepaal de totale massa (nominale massa van de veiligheidsuitrusting van de auto) en de nominale snelheid uit de ontwerpspecificatie van de lift. Dit zijn de primaire invoergegevens voor de berekening van de kracht van de veiligheidsuitrusting.
• Bepaal het type veiligheidsuitrusting van het ontwerp van de liftaannemer (onmiddellijk, flexibele geleideklem of progressief) en verkrijg de krachtkarakteristieken van de veiligheidsuitrusting uit de documentatie van de fabrikant van de veiligheidsuitrusting.
• Bevestig de beugelafstand uit de schachttekening of bouwkundige opmeting. Gebruik de maximale werkelijke afstand (geen nominale waarde) als ontwerpinvoer, aangezien elke beugelpositie die breder afwijkt dan ontworpen de railspanning proportioneel verhoogt.
• Bereken buigmomenten en knikbelastingen op de kritieke delen van de spoorstaaf (bij het aangrijpingspunt van de veiligheidsuitrusting en bij het belastingspunt van de geleideschoen) met behulp van de formules uit EN 81-20 bijlage G of de toepasselijke nationale standaardbijlage, waarbij de gespecificeerde veiligheidsfactoren worden toegepast.
• Selecteer de minimale railsectie waarvan de sectiemodulus en het dwarsdoorsnedeoppervlak tegelijkertijd voldoen aan de berekende buigspannings- en knikspanningslimieten. Als het berekeningsresultaat tussen twee standaard railafmetingen valt, kies dan altijd de grotere maat; interpoleer niet en gebruik geen niet-standaard rail.
• Controleer de doorbuigingslimieten naast stresslimieten. EN 81-20 specificeert de maximaal toegestane zijdelingse doorbuiging van geleiderails onder belasting van de veiligheidsuitrusting - doorgaans 3–5 mm, afhankelijk van het type geleideschoen - om ervoor te zorgen dat de kooi tijdens een noodstop binnen de asspeling blijft. Bevestig dat het geselecteerde railgedeelte zowel aan de doorbuigingslimiet als aan de spanningslimiet voldoet.

Internationale normen voor liftgeleiderails

Geleidingsrails voor liften zijn onderworpen aan zowel productienormen voor producten – die de afmetingen, materiaaleigenschappen en oppervlakteafwerking bepalen – als veiligheidsnormen voor liftsystemen – die bepalen hoe rails moeten worden gedimensioneerd, geïnstalleerd en onderhouden binnen een volledige liftinstallatie. Aan beide categorieën normen moet gelijktijdig worden voldaan.

• EN 81-20:2014 A1:2019 (Europa): Veiligheidsregels voor de constructie en installatie van liften – personen- en goederenpassagiersliften. Paragraaf 5.7 en bijlage G bieden uitgebreide vereisten voor de afmetingen van geleiderails, installatietoleranties, beugelontwerp en vereisten voor lasplaten. Dit is de belangrijkste ontwerp- en installatienorm voor liftgeleiderails in de Europese Unie en veel landen die EN-normen hebben aangenomen.
• ASME A17.1/CSA B44 (Noord-Amerika): Veiligheidscode voor liften en roltrappen. De geldende norm voor liftontwerp, installatie, inspectie en onderhoud in de Verenigde Staten en Canada. De vereisten voor geleidingsrails worden behandeld in paragraaf 2.23, waarin de minimale vereisten voor de sectiemodulus worden gespecificeerd op basis van de kooicapaciteit, snelheid en het type veiligheidsuitrusting.
• GB 7588-2003 en GB/T 22562-2008 (China): GB 7588 is de Chinese veiligheidsnorm voor liften (in lijn met de voormalige EN 81-1), die de afmetingen en installatievereisten van geleiderails voor de Chinese markt regelt. GB/T 22562 is de specifieke productnorm voor T-type geleiderails voor liften, waarin afmetingen, toleranties, oppervlakteafwerking, mechanische eigenschappen en testmethoden worden gespecificeerd voor rails die in China worden vervaardigd en verkocht.
• ISO7465:2007: Internationale norm die afmetingen en toleranties specificeert voor T-type geleiderails en bijbehorende lasplaten voor personen- en goederenliften. Hoewel ISO 7465 geen veiligheidsnorm is, wordt er in veel landen naar de maatspecificaties verwezen in nationale normen en bieden ze een gemeenschappelijke maatbasis voor de uitwisselbaarheid van geleiderails tussen fabrikanten.
• EN 10025 / ASTM A36/A572 (Materiaalnormen): De productnormen voor constructiestaal die de chemische samenstelling, mechanische eigenschappen en testvereisten definiëren voor het staal dat wordt gebruikt bij de vervaardiging van geleiderails. Molencertificaten (materiaaltestrapporten) afgegeven op basis van deze normen moeten de leveringen van geleiderails vergezellen voor projecten waarvoor formele materiaalcertificering door derden vereist is.

Installatie van geleiderails: belangrijkste vereisten en toleranties

De juiste installatie van liftgeleiderails is net zo belangrijk als de juiste specificatie. Verkeerd uitgelijnde, onjuist verbonden of onvoldoende beveiligde rails veroorzaken trillingen, versnelde slijtage van de geleideschoenen, lawaai en mogelijk onbetrouwbare inschakeling van de veiligheidsuitrusting. Dit zijn de installatievereisten die het meest direct van invloed zijn op de prestaties en veiligheid van liften.

Lood- en uitlijningstoleranties

Geleiderails moeten loodrecht (echt verticaal) en evenwijdig aan elkaar worden geïnstalleerd, met nauwe toleranties over de volledige schachthoogte. EN 81-20 specificeert maximaal toegestane afwijkingen van de theoretische middenlijnpositie: typisch ±0,5 mm per meter spoorstaafhoogte lokaal (op elk afzonderlijk steunpunt) en een totale geaccumuleerde afwijking van niet meer dan ±1,0 mm over elk stuk spoorstaaf van 5 meter. Afwijkingen in het vlak evenwijdig aan de auto-ingang (de x-richting, die de speling van de drempels beïnvloedt) worden over het algemeen aan nauwere toleranties gehouden dan afwijkingen in het loodrechte vlak (y-richting), omdat een verkeerde uitlijning in de x-richting rechtstreeks van invloed is op de consistentie van de drempelopeningen in de bordessen. Bij hogesnelheidsliftinstallaties zijn de uitlijningstoleranties nog nauwer: sommige fabrikanten van hoogbouwliften specificeren ±0,3 mm of beter over 5 meter voor installaties van meer dan 4 m/s. Om deze toleranties te bereiken is een combinatie van precisielooddraad (pianodraad of laserloodlijnen) nodig, gespannen vanaf de bovenkant van de schacht tot aan de put, en verstelbare railbeugelclips die fijne zijdelingse aanpassing mogelijk maken voordat ze definitief worden vastgedraaid.

Lasplaatverbinding en railcontinuïteit

Geleideraillengtes worden van begin tot eind met elkaar verbonden met behulp van koppelplaten - paren stalen platen die over elke railverbinding op het lijf zijn vastgeschroefd en het blad flankeren - die belastingen over de verbinding overbrengen en de dimensionale continuïteit tussen aangrenzende railsecties behouden. De verbinding tussen de raillengtes moet aan strenge eisen voldoen: de vlakken van aangrenzende railuiteinden moeten binnen 0,05 mm gelijk liggen in het geleidingsvlak, zonder enige stap, opening of verschuiving die door geleideschoenen of rolgeleiders kan worden gevoeld en als trillingen op de cabine kan worden overgedragen. Voorafgaand aan de montage worden de tegenliggende railuiteinden gecontroleerd op vlakheid en worden eventuele hoge plekken weggewerkt met een vijl of slijpsteen. Lasplaten worden met behulp van een gekalibreerde momentsleutel gespannen tot het door de railfabrikant of liftaannemer gespecificeerde koppel – doorgaans 80–120 N·m voor M16-bouten – en tijdens de inbedrijfstellingsinspectie op het juiste koppel gecontroleerd. In seismisch actieve gebieden zijn speciale lasplaatontwerpen vereist die beperkte gecontroleerde spoorbewegingen tijdens aardbevingsbelasting mogelijk maken - waardoor catastrofale spoorbreuken als gevolg van seismische laterale krachten worden voorkomen - door lokale codes.

Bevestiging van railbeugels en bouwinterface

Geleiderailbeugels brengen alle belastingen over van de geleiderails naar de bouwconstructie, en hun bevestigingsontwerp moet rekening houden met het volledige scala aan statische en dynamische belastingen, inclusief activering van veiligheidsvoorzieningen. Beugels worden doorgaans vervaardigd uit constructiestaalplaat en worden tijdens de constructie in de betonnen schachtwand gegoten (ingestorte kanaalsystemen), geboord en verankerd in gehard beton (chemische anker- of expansieankersystemen), of vastgeschroefd aan vooraf geïnstalleerd staalwerk in schachten met stalen frame. Het bevestigingsvermogen van beugels en hun ankers moet door berekening worden geverifieerd om de ontwerpbelastingen te overschrijden met de veiligheidsfactoren gespecificeerd in de toepasselijke norm - doorgaans een minimale veiligheidsfactor van 2 ten opzichte van de berekende belastingen van de veiligheidsuitrusting. Voor bevestiging van betonankers moet het uittrek- en afschuifvermogen van het anker worden berekend op basis van de betonsterkte van de specifieke schachtconstructie, en niet op basis van generieke tabelwaarden, aangezien het ankervermogen aanzienlijk varieert afhankelijk van de betonkwaliteit en de randafstand.

Smering en onderhoud van geleiderails

Een goede smering van de geleiderails van de lift verlengt de levensduur van zowel de rails als de geleideschoenen, vermindert het energieverbruik door wrijving en draagt bij aan een stille, soepele rijkwaliteit. Onderhoudsinspectie van geleiderails zorgt ervoor dat de maatnauwkeurigheid en structurele integriteit gedurende de hele levensduur van de lift behouden blijven.

Smeermethoden en smeermiddelkeuze

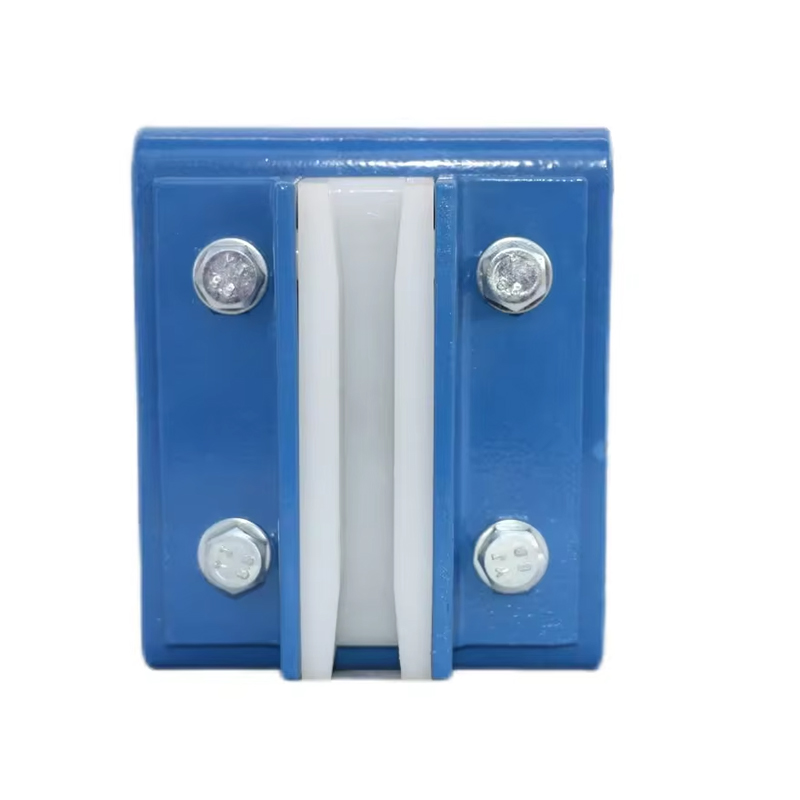

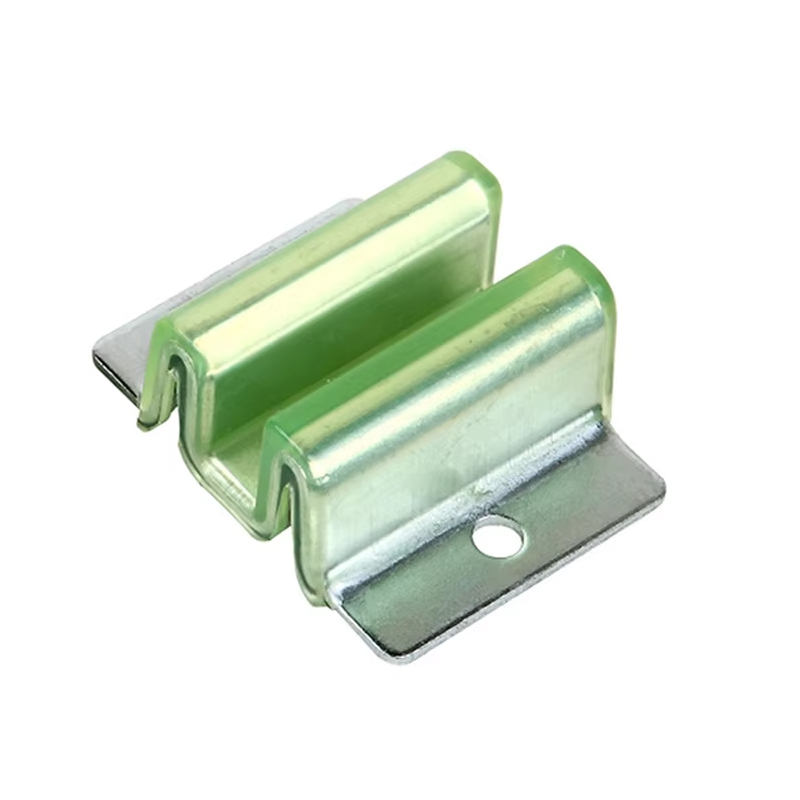

Glijdende geleideschoenen – het traditionele type geleideschoen met een vervangbare plastic of bronzen voering die rechtstreeks op het railblad schuift – vereisen continue smering met een lichte minerale olie of een speciaal samengesteld liftrailsmeermiddel dat wordt aangebracht door een automatische railoliespuit die op de kooistrop is gemonteerd. De oliespuit verdeelt een gecontroleerde hoeveelheid smeermiddel over het railoppervlak terwijl de auto passeert, waardoor een dunne film op het grensvlak tussen schoen en rail behouden blijft die wrijving vermindert en slijtage van de lijm voorkomt. Door oversmering wordt smeermiddel verspild en ontstaat er een olienevelverontreinigingsprobleem in de as; te weinig smering maakt metaal-op-metaal contact mogelijk tussen de schoenvoering en het railoppervlak, waardoor versnelde slijtage van de voering, verhoogde wrijvingswarmte en mogelijk hoorbaar gepiep ontstaat. Automatische oliesmeersystemen moeten worden geïnspecteerd en bijgevuld met tussenpozen die zijn vastgelegd in het onderhoudsschema (doorgaans elke 3 tot 6 maanden, afhankelijk van het liftgebruik) en aangepast om de minimale hoeveelheid smeermiddel te leveren die een zichtbare film op het railoppervlak in stand houdt.

Rolgeleidingssamenstellen - gebruikt in hogesnelheidsliften waar de soepelheid en lage wrijving van rolcontact vereist zijn - draaien op het railoppervlak zonder oliesmering. Het polyurethaan- of nylon loopvlakmateriaal is zelfsmerend en ontworpen voor drooglopen. Olieverontreiniging van de rolgeleiderails door aangrenzende geoliede glijschoenen of door oliemigratie in de as kan de prestaties van de rolgeleider daadwerkelijk verslechteren doordat de rol gaat slippen in plaats van rollen. Daarom moet olieverontreiniging van de rolgeleiderailsecties worden vermeden en onmiddellijk worden gereinigd als dit zich voordoet.

Periodieke inspectievereisten

• Visuele inspectie van railoppervlakken: Controleer op krassen, putjes, roest of groeven in de geleidingsoppervlakken veroorzaakt door slijtage van de geleideschoenen of het inschakelen van de veiligheidsuitrusting tijdens het testen. Lichte oppervlakteroest kan met een fijn schuurmiddel worden verwijderd en het oppervlak opnieuw worden geolied; diepe groeven of groeven vereisen vervanging van railsecties, omdat ze de maatnauwkeurigheid en de betrouwbaarheid van de veiligheidsuitrusting in gevaar brengen.
• Gezamenlijke inspectie: Controleer alle lasplaatverbindingen op behoud van het boutkoppel, de hoogte van de railtredes bij de verbindingen (redresseer deze opnieuw als de stap groter is dan 0,05 mm) en scheuren of vervorming van de lasplaatplaat. Bouten die het gespecificeerde aanhaalmoment niet hebben gehaald, moeten opnieuw worden aangedraaid; lasplaten die scheuren of blijvende vervorming vertonen, moeten worden vervangen.
• Beugel- en bevestigingsinspectie: Controleer of alle railbeugels stevig aan de schachtwand bevestigd blijven, zonder gescheurde lasnaden, losse ankerbouten of vervorming van de beugel. Bij oudere installaties in gebouwen die onderhevig zijn aan zettingen, kunnen de posities van de beugels enigszins verschuiven. Eventuele beugels die beweging of een verkeerde uitlijning vertonen, moeten worden onderzocht en opnieuw worden vastgezet voordat de lift weer in gebruik wordt genomen.
• Uitlijning opnieuw controleren na bediening van de veiligheidsuitrusting: Na elke daadwerkelijke activering van de veiligheidsuitrusting (of dit nu tijdens een periodieke veiligheidstest bij volledige belasting of een noodgeval is) moeten de geleiderails in de zone voor het aangrijpen van de veiligheidsuitrusting worden geïnspecteerd op permanente vervorming, krassen of scheuren voordat de lift weer in gebruik wordt genomen. Progressieve activeringen van veiligheidsvoorzieningen bij nominale snelheid veroorzaken zeer hoge lokale spanningen in de rail, en cumulatieve schade als gevolg van herhaalde veiligheidstests in hetzelfde railgedeelte kan de reststerkte tot onder veilige niveaus verminderen.
• Controle smeersysteem: Inspecteer het niveau en de afgiftesnelheid van het automatische oliereservoir, reinig de lonten of viltjes van de oliespuit als deze verstopt zijn, en controleer of de olie gelijkmatig over de breedte van het railblad wordt verdeeld. Controleer op overmatige olieophoping in de put (een teken van oversmering) en verwijder eventueel opgehoopte olie om brandgevaar door met olie doordrenkt putafval te voorkomen.

Inkoop en kwaliteitsverificatie voor liftgeleiderails

Geleiderails zijn veiligheidskritische componenten en de gevolgen van niet-conforme materialen of afmetingen tijdens gebruik kunnen catastrofaal zijn. Een grondige kwaliteitsverificatie vóór acceptatie van een levering van geleiderails is niet optioneel; het is een professionele en wettelijke verplichting voor liftinstallateurs en onderhoudsbedrijven.

• Vereisen door derden gecertificeerde testrapporten (MTR's): Elke levering van geleiderails moet vergezeld gaan van MTR's afgegeven door een geaccrediteerd testlaboratorium waarin de chemische samenstelling en mechanische eigenschappen (vloeisterkte, treksterkte, rek en slagvastheid) worden bevestigd voor de hitte van het staal dat bij de productie wordt gebruikt. MTR's die alleen door de fabrikant zijn ondertekend zonder verificatie door derden zijn onvoldoende voor veiligheidskritieke liftcomponenten. Specificeer onafhankelijk geverifieerde MTR's in uw aanbestedingsdocumentatie.
• Controleer de maatvoering bij levering: Meet bij ontvangst van een levering van een geleiderail de bladbreedte, bladhoogte, basisbreedte en rechtheid op een monster rails (minimaal 10% van de leveringshoeveelheid) met behulp van gekalibreerde meetinstrumenten. Vergelijk metingen met de maattoleranties van de toepasselijke productnorm (ISO 7465, GB/T 22562 of gelijkwaardig). Weiger elke levering waarbij de gemeten afmetingen buiten de gespecificeerde tolerantieband vallen; de niet-conformiteit van de afmetingen bij levering wordt alleen maar erger tijdens de installatie en tijdens het gebruik.
• Controleer de oppervlakteafwerking en rechtheid: Controleer of de werkoppervlakken van machinaal bewerkte of koudgetrokken rails vrij zijn van zichtbare gereedschapssporen, groeven, corrosieputjes of defecten in de laminering. Controleer de rechtheid van de rail door een precisieliniaal langs het bladvlak te plaatsen; een richtliniaal van 1 meter mag op geen enkel punt een opening groter dan 0,5 mm vertonen. Rails waarvan de buiging vóór levering de toegestane limieten overschrijdt, moeten vóór installatie worden rechtgetrokken of moeten worden geretourneerd.
• Bevestig standaard- en cijfermarkering: Geleiderails moeten duidelijk gemarkeerd zijn met de naam of het handelsmerk van de fabrikant, de norm waaraan ze voldoen, de maataanduiding van de rail en de staalsoort. Ontbrekende of onleesbare markering is een reden voor afwijzing, omdat ongespoorde rails niet kunnen worden geverifieerd aan de hand van de geclaimde specificatie en mogelijk niet aanvaardbaar zijn voor de wettelijke inspectie-instantie tijdens de inbedrijfstelling van de lift.
• Bron van fabrikanten met geverifieerde kwaliteitssystemen: Specificeer geleiderails van fabrikanten die gecertificeerd zijn volgens ISO 9001-kwaliteitsmanagementsystemen met specifieke ervaring in de liftindustrie. Bevestig voor Europese projecten dat de fabrikant van geleiderails een prestatieverklaring (DoP) kan overleggen onder de Construction Products Regulation (CPR) 305/2011/EU, wat een wettelijke vereiste is voor veiligheidsgerelateerde bouwproducten die worden gebruikt in permanente gebouwinstallaties in de EU.
